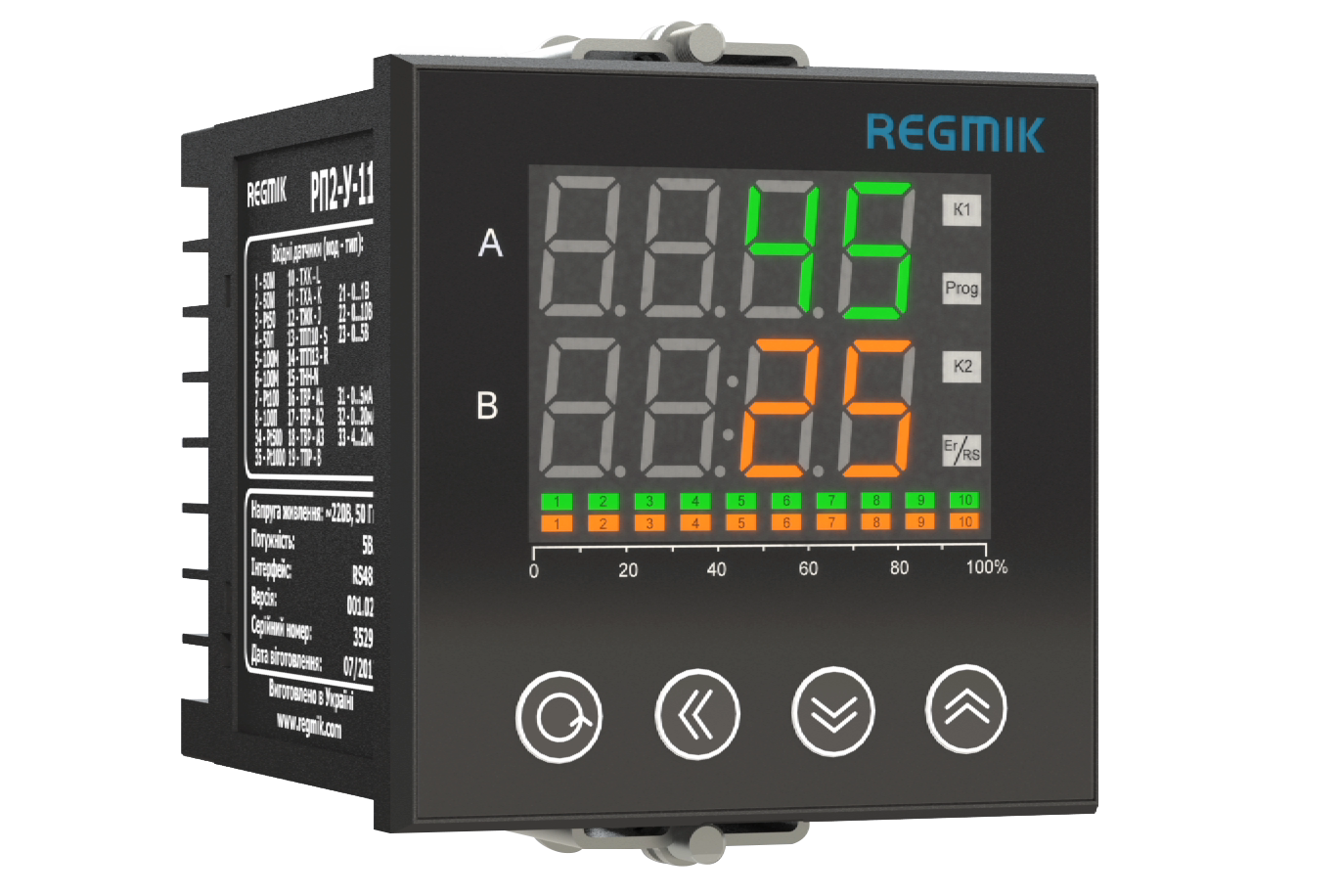

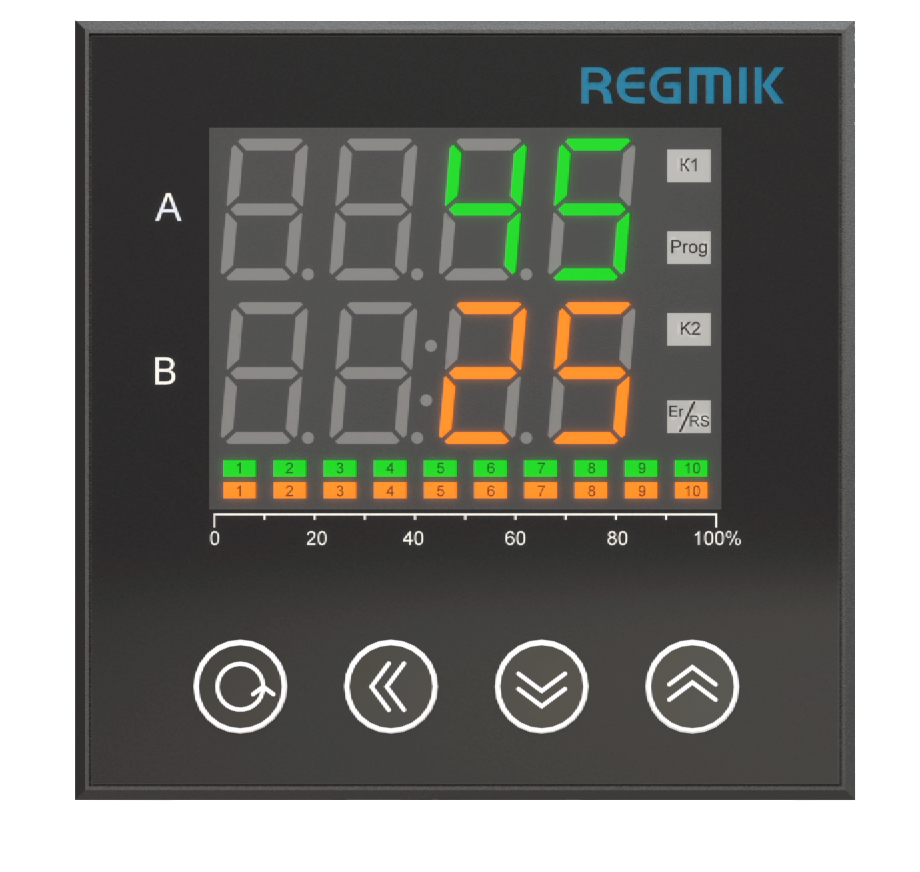

Универсальный двухканальный прибор РП2-М

4500.00грн.5800.00грн.

Универсальный двухканальный прибор РП2-М объединяет все функции модификаций РП2-У и РП2-Т, а также имеет USB выход для быстрой конфигурации через WEB браузер и функцию логгирования данных (запись на microSD карту).

Очистить выбор

Прибор РП2-М предназначен для контроля технологических процессов, в которых требуется автоматический отсчет временных интервалов (реле времени, универсальный таймер), подсчет количества поступивших импульсов, погодозависимое регулирование, управление дискретными и аналоговыми задвижками, работа по заданной программе с выдержкой по времени.

РЕЖИМЫ РАБОТЫ

  • Измеритель;
  • Измеритель с аварийной сигнализацией;
  • Двухпозиционный регулятор;
  • Двухпозиционный регулятор с таймером;
  • Трехпозиционный регулятор;
  • Трехпозиционный регулятор с таймером;
  • Дискретный ПИД регулятор;
  • Дискретный ПИД регулятор  с таймером;
  • Аналоговый ПИД регулятор;
  • Аналоговый ПИД регулятор  с таймером;
  • ПИД регулятор для управления задвижкой;
  • ПИД регулятор для управления задвижкой с таймером;
  • ПИД регулятор в системе нагреватель/холодильник;
  • Погодозависимый регулятор;
  • Преобразователь входной величины в аналоговый сигнал;
  • Ручной задатчик аналогового сигнала;
  • Прямой и обратный счет импульсов;
  • Работа с энкодером;
  • Расходомер;
  • Частотомер;
  • Тахометр;
  • Дозатор;
  • Счетчик наработки оборудования;
  • Универсальный таймер;
  • Реле времени;
  • Блок расширения входов/выходов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РП2-М

Питание

  • 110…220 VAC;
  • 12…24 VDC.

Внутренний блок питания

  • 24 VDC, нагрузочная способность 60 мА.

Интерфейсы

  • RS485 (протокол ModBus RTU);
  • изолированный RS485 (протокол ModBus RTU)
  • USB интерфейс для конфигурации через WEB-браузер.

Дискретные входы (2 входа)

  • ПУСК/СТОП/ПАУЗА таймера/блокировка выходных устройств.

Универсальные входы (2 входа)

  • термопреобразователи сопротивления;
  • преобразователи термоэлектрические;
  • датчики с унифицированным выходным сигналом тока (0…5 мА, 0…20 мА, 4…20 мА);
  • датчики с унифицированным выходным сигналом напряжения (0…1 В, 0…5 В, 0…10 В).

Дискретные выходы (2 выхода)

  • электромеханическое реле (5А, 220 VAC);
  • транзисторный ключ (100 мА, 60 VDC);
  • транзисторная оптопара (100 мА, 60 VDC);
  • симисторная оптопара (100 мА, 220 VAC).

Выход аварийной сигнализации

  • транзисторный ключ (100 мА, при 60 VDC).

Аналоговые выходы (2 выхода)

  • 0…5 мА, 0…20 мА, 4…20 мА (тип выходного сигнала настраивается пользователем).

ОСОБЕННОСТИ РП2-М

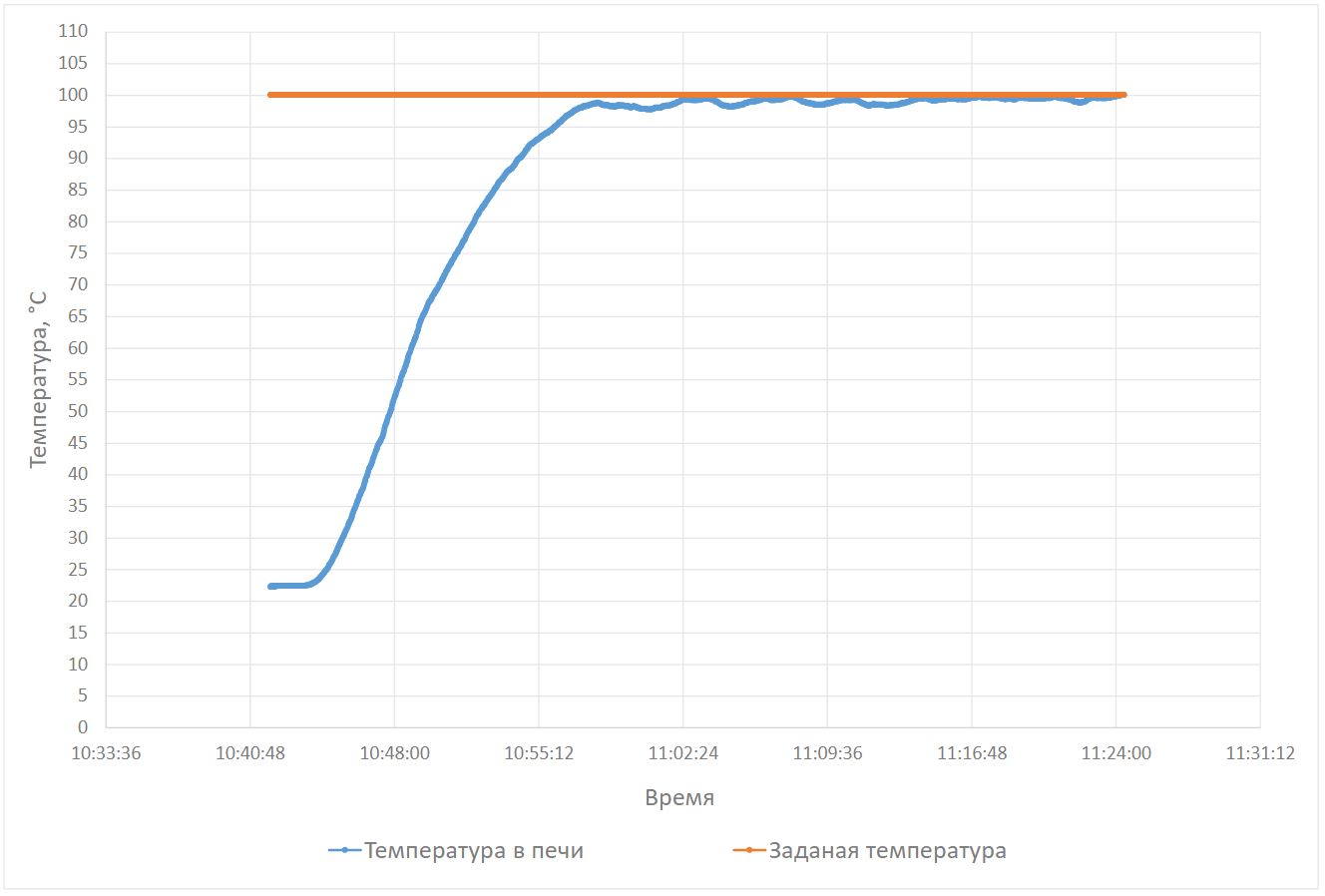

    • Алгоритм адаптивной самонастройки ПИД регулятора с улучшенными характеристиками точности настройки коэффициентов и быстрым выходом на уставку;
    • Погрешность измерения составляет 0,25% от диапазона измерения входной величины без учета погрешности входного датчика;
    • Защита параметров от несанкционированного доступа;
    • Два независимых канала регулирования с выдержкой по времени;
    • Работа таймера с наклоном и без наклона в одном цикле;
    • Программирование 10 программ работы таймера и выбор без пароля одного из заранее настроенных режимов работы таймера;
    • Настройка работы выхода аварийной сигнализации по шагам (ON/OFF) в цикле;
    • Частота работы счетчика импульсов до 20 кГц;
    • Защита параметров от несанкционированного доступа;
    • Сохранение в энергонезависимой памяти прибора текущих режимов работы при отключении питания;
    • Возможность настройки и одновременной работы до 70 программ работы универсального таймера;
    • Работа универсального таймера по приоритетам (месяц, неделя, день недели, день, час, минута, секунда);
    • Работа универсального таймера по восходу/закату солнца;
    • Возможность задания до 20 праздников и выходных, в которые универсальный таймер не выполняет настроенные программы работы;
    • Настройка до 10 шагов для реле времени;
    • Управление выходами по интерфейсу RS485;
    • WEB интерфейс для быстрой конфигурации прибора при помощи ПК;
    • Функция логгера (запись данных на microSD карту объемом до 128 Гб);
    • Удобная навигация по меню;
    • Информативный многофункциональный индикатор;
    • Практичный корпус;
    • Универсальность, заменяет целый ряд приборов:
      • Измерители: И1, И2, И2-01;
      • Двухпозиционные регуляторы: РД1, РД2;
      • ПИД регуляторы: дискретный и аналоговый РП1, РП2;
      • ПИД регуляторы для управления задвижками: РП1-З, РП2-З (в случае установки двух дополнительных дискретных выходов вместо аналоговых);
      • Погодозависимый регулятор;
      • Регуляторы с выдержкой по времени: РД1-Т, РД2-Т, РП1-Т.
      • Универсальные таймеры: УТ-1, УТ-2;
      • Реле времени: РВ1, РВ2;
      • Счетчики импульсов: СИ1, СИ2, СИ1м.
Интерфейс

RS485+USB, RS485и+USB

Питание

ИП24, ИПИ

Объем microSD карты

16 Гб, 32 Гб, 4 Гб, 64 Гб, 8 Гб

Скачать

РП2-М-110 инструкция по настройке параметров

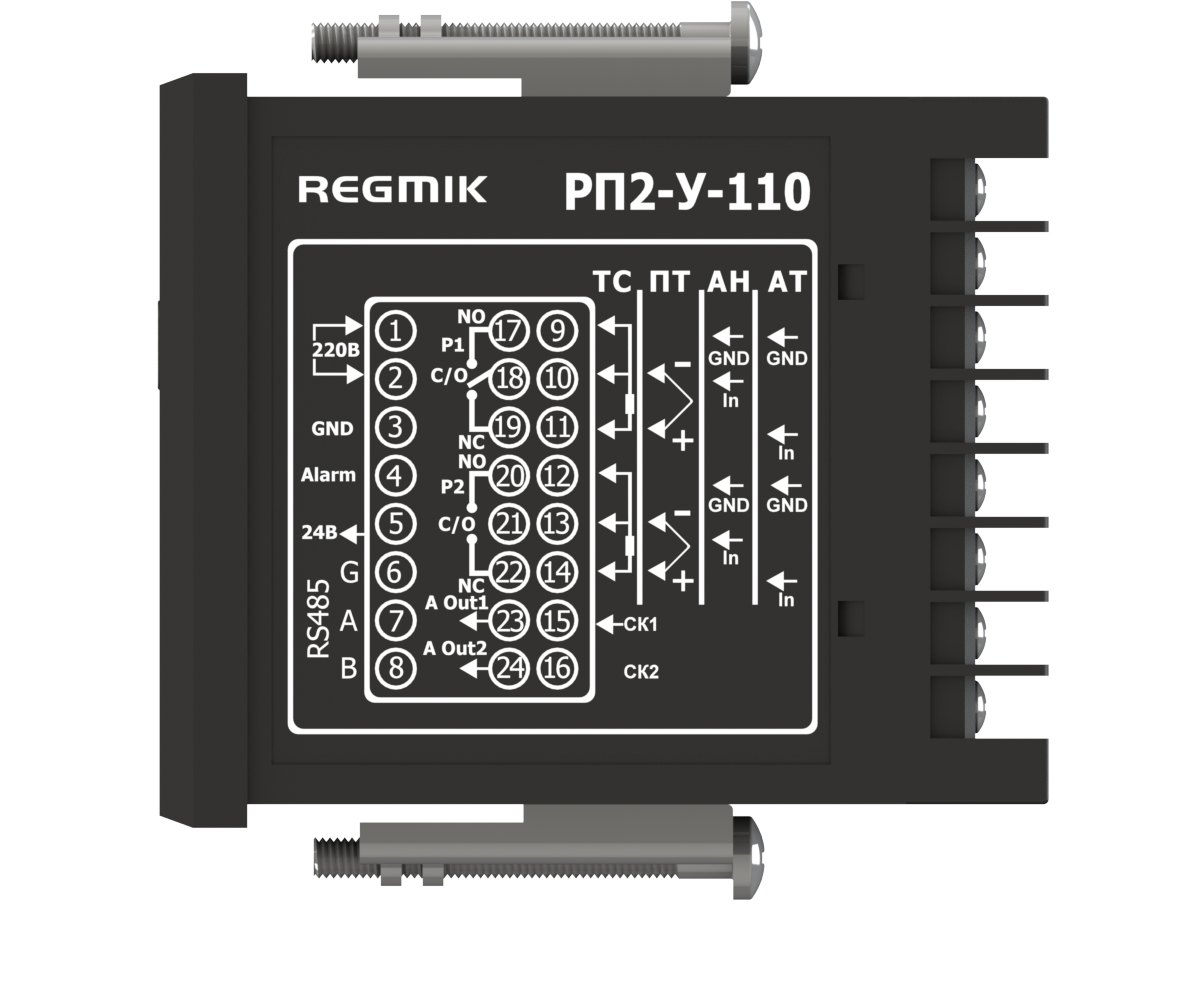

Инструкция по подключению регулятора РП2-У-110

Программно доступные регистры РП2-У-110
